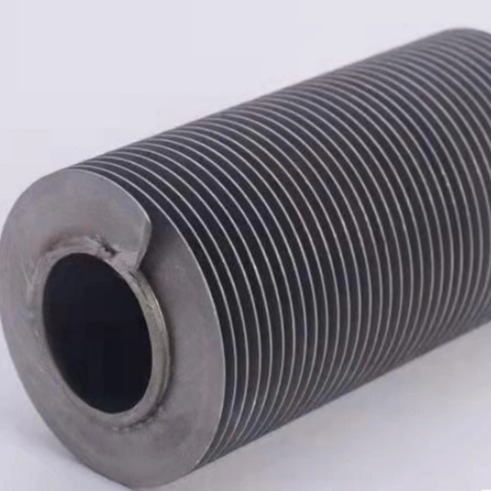

DELLOK Tubos de aleta de aluminio incorporados para boiler
Sobre nosotros
Fábrica profesional de intercambiadores de calor con 20 años de experiencia, proporcionándole soluciones de transferencia de calor de una sola parada para diseñar diferentes intercambiadores de calor de acuerdo con sus propósitos (metallurgia, alimentos,petroquímico, farmacéutica, bebidas, aguas residuales, refrigeración, etc...)
Dellok Young es un fabricante profesional de varios intercambiadores de calor que integra la I+D, el diseño, la producción y las ventas.fabricación de papel, la calefacción de edificios, la minería y otras industrias, como los calentadores de aire, la industria alimentaria de proteínas vegetales en polvo, el almidón y otros sistemas de secado por rociado de calentadores de aire.
La empresa cuenta ahora con un equipo profesional de innovación técnica y personal profesional de posventa.cuenta con múltiples equipos de producción CNC y automatizados profesionales y avanzados, y ha obtenido varios certificados profesionales y patentes.
La empresa cuenta con un equipo profesional de comercio exterior y tiene cooperación comercial con varias regiones. Some global partners conducted on-site inspections of the production plants and were very satisfied with the inspection results and established long-term strategic cooperative relationships with our company.
Descripción del producto
Los tubos de aleta incorporados de aluminio consisten en una cinta de aleta de aluminio que está incorporada mecánicamente en la pared del tubo.El proceso de incrustación se controla por herramientas que primero arado una ranura en los tubos de diámetro exterior, luego guía la base de la aleta en la ranura y finalmente bloquea la aleta en su lugar rodando la ranura cerrada en la base de la aleta.Este fuerte enlace mecánico soporta vibraciones y ciclos térmicos continuos y puede soportar temperaturas mucho más altas que las de los tubos de aluminio con aletas de pie LLa separación típica de las aletas es de 10 aletas por pulgada de longitud del tubo. Esto puede variarse.
G Tubo con aletas Proceso de fabricación
Se forma una ranura helicoidal en el tubo base desplazando el material y la aleta se enrolla en la ranura bajo tensión, seguido por el relleno de la base del material desplazado para bloquear la raíz de la aleta en el tubo.
Materiales de las aletas: Base de aluminio
Materiales para tubos:Cualquier material fácilmente mecanizable
G Tubo con aletas Ventajas
Alta estabilidad de las aletas, excelente transferencia de calor, alta temperatura de funcionamiento.
El contacto entre la aleta y la pared del tubo es constante debido a la configuración y permite utilizar una temperatura de pared de hasta 450 °C.
La aleta está fija a lo largo de toda su longitud y, por lo tanto, no se desenrolla incluso cuando se desarraiga parcialmente.
Este tipo de tubo con aletas es una de las opciones óptimas para tener una buena relación eficacia/costo.
G Tubo con aletas Especificaciones
| Especificación del producto |
| Dose excesiva en el tubo |
19 ~ 51 mm |
3/8~2 |
| Pared del tubo Thk |
2.11 ~ 3,5 mm) |
0.083 ~ 0.138 |
| Duración del tubo |
≤ 18 500 (mm) |
≤ 60,7 pies |
| Fin Thk |
0.3 ~ 0,5 (mm) |
0.012~0.02 |
| Altura de las aletas |
10 a 16 mm |
0.394 ~ 0.63 |
| Pico de las aletas |
100 ~ 433 FPM |
3 ~ 11 FPI |
| Tipo de aleta |
G. |
| Combinaciones de materiales |
| Material de las aletas |
Aluminio (grado más común: Alu.1100Alú.1060, Alu. 6063) |
| Cubiertas |
| Material del tubo |
C.S. (grado más común: A179, A192, SA210 GrA1/C,A106 Gr B) |
| S.S. (grado más común: TP304, 316) |
| cobre (grado más común: UNS12200,14200, 70600, CuNi70/30, CuNi 90/10) |
| Titanio (grado más común: B338Gr2) |
| Aplicación |
400 °C |
| Temperatura |
| Tipo de servicio |
Temperatura alta |
Preguntas frecuentes
1.¿Qué es un tubo de aleta?
Los tubos con aletas son los principales componentes de los intercambiadores de calor: son una serie de tubos en los que se han añadido aletas en el exterior para aumentar el área de contacto con el fluido exterior,para intercambiar calor y entre el fluido dentro del tubo y el fluido fuera del tubo.
2.¿Dónde se utilizan los productos de tubos finos?
Nuestros principales mercados incluyen las industrias aeroespacial, de petróleo y gas, nuclear, de generación de energía, de procesos químicos y de dispositivos médicos.Sin embargo, también estamos desarrollando productos para sectores emergentes como la desalinización, la energía geotérmica, el deporte y la industria automotriz.Por lo tanto, si necesita tubos para otras aplicaciones, póngase en contacto y estaremos encantados de discutir sus requisitos.
3.¿Qué es el tubo de aleta 'G' o tubo de aleta incrustado?
Como su nombre indica, el tubo de aleta incrustado o tubo de aleta G es un tubo de aleta de superficie extendido donde las aletas se aplican externamente en los tubos de base.Una ranura se forma continuamente en el tubo base y el borde de la aleta se inserta en la ranuraDespués de que la aleta se inserta en la ranura, se utiliza un conjunto de rodillos para rellenar la ranura y la aleta se incrusta firmemente en el tubo base.
La resistencia de la prueba de unión de la incrustación o más comúnmente conocida como prueba de unión de la aleta al tubo se comprueba colgando un peso libre de 3 kg en una aleta aislada.Esto asegura que la aleta ha sido incrustado en el tubo base correctamente.
4.¿De qué está hecho un tubo de aleta G?
Los tubos de aleta "G" o tubos de aleta incrustados están hechos de dos componentes principales, el tubo base y el material de banda de aleta. Podemos suministrar los tubos de aleta "G" en las siguientes combinaciones de tubo base y material de aleta:
Material de los tubos de base: acero al carbono, acero aleado, acero suave, acero inoxidable y tubos fabricados por ERW o proceso sin costuras.
5.¿Dónde se utilizan los tubos de aleta "G" o los tubos de aleta incrustados?
Los tubos de aleta "G" o tubos de aleta incrustados se utilizan principalmente en enfriadores de aleta de aire y muchos tipos diferentes de radiadores enfriados por aire.Estos tipos de tubos de aleta "G" se aplican principalmente en áreas donde la temperatura para la transferencia de calor está en un rango ligeramente superiorLos tubos de aleta incrustados se utilizan principalmente en lugares con temperaturas más altas y donde la atmósfera de trabajo es relativamente menos corrosiva para el tubo base.
Las principales industrias en las que se utilizan los tubos de aleta "G" son las plantas de procesamiento de productos químicos, refinerías, plantas de procesamiento de gas, plantas siderúrgicas, plantas de energía, plantas de fabricación de fertilizantes, etc.
6.¿Cómo se asegura un producto de calidad?
Siempre ponemos la calidad como lo más importante para los clientes, y controlamos la calidad desde la inspección de materias primas, el control de producción hasta la prueba de presión de agua y la prueba de resistencia.También el tercero puede ser autorizado a verificar.Incoming informe de inspección para el tubo desnudo y la tira.
Certificación de ensayo de molino para tubos desnudos
Certificación de ensayo de molino para las aletas
